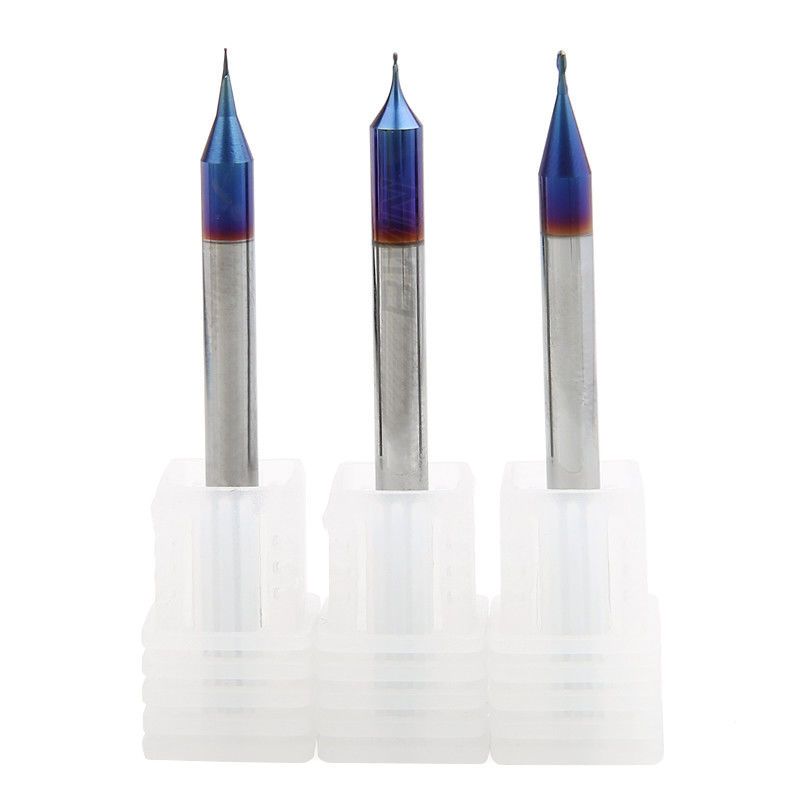

HRC65 2 Flute Ball Mũi Micro Machining End Mill Dao phay đường kính siêu nhỏ cacbua
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | BWIN |
Số mô hình: | D0.2*50-2F |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 cái/hộp |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | hộp nhựa |
Thời gian giao hàng: | 7 ngày làm việc |
Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |
Khả năng cung cấp: | 1-10000 chiếc 7 ngày |
Thông tin chi tiết |
|||
Vật liệu: | Tungsten Micro Machining Endmill | tên sản phẩm: | HRC65 2 Flute Ball Mũi Micro End Mill |
---|---|---|---|
Người mẫu: | Dao phay vi đường kính D0.15-D0.9 | phôi: | Thép không gỉ / Thép / Gang |
Cách sử dụng: | máy phay | lớp áo: | Màu xanh nano |
Hrc: | HRC65 | Tính năng: | Cắt tốc độ cao |
Ứng dụng: | phay | Bưu kiện: | 1 cái/hộp |
Điểm nổi bật: | HRC65 Ball Nose End Mill,Micro Machining Ball Nose End Mill,Micro Đường kính 2 Flute End Mill |
Mô tả sản phẩm
Chi tiết nhanhMicro Đường kính Ball End Mill
- Thanh thép vonfram nhập khẩu từ Đức
- Lớp phủ TiAlN chất lượng cao
- Thiết kế góc xoắn ốc 35°
- Quy trình mài chính xác đáy bể
- Thiết kế đường kính lõi lớn
- Tay cầm thiết kế vát
Miêu tả vềMicro Đường kính Ball End Mill
Dao phay ngón bi đường kính siêu nhỏ HRC65 được chế tạo bằng cách chọn vật liệu và mài chính xác.Nó được sản xuất bằng máy công cụ Anka và quy trình của Đức để đảm bảo kích thước đường kính ngoài và độ chính xác của dao phay đường kính siêu nhỏ.Đồng thời, nó cũng có các đặc tính tuyệt vời như độ cứng cao và khả năng chống mài mòn tốt.Nó có thể thực hiện gia công chính xác và bán chính xác trên các vật liệu được xử lý nhiệt dưới 65 độ C;Áp dụng các máy công cụ chính xác hạng nhất nhập khẩu để mài các góc lưỡi xoắn ốc độc đáo, cắt sắc bén và chống mài mòn, tốc độ cao, ít bị gãy dụng cụ, giảm thời gian thay thế dụng cụ, cải thiện chuyển động của máy công cụ và nâng cao hiệu quả xay xát;Thiết bị thụ động nhập khẩu.Chà nhám mịn và cùn giúp tăng cường khả năng chống ăn mòn và chống mài mòn của dụng cụ cắt, đảm bảo đường cắt nhẵn và không có gờ, đồng thời kéo dài tuổi thọ của dao phay.
Thông số phay CỦAMicro Đường kính Ball End Mill
HRC55 cacbua vi đường kính đầu vuông |
Chiều dài dụng cụ | fz&v | |||||
Ngắn |
1 |
||||||
dài1 | 0,9 | ||||||
quá dài | 0,8 | ||||||
Chuyên môn | 0,6 | ||||||
Kiểu | Vật liệu |
Sức mạnh N/mm²
độ cứng HRC |
làm mát | ||||
Không khí |
cắt khô |
chất lỏng bôi trơn | |||||
P | số Pi |
P1.1 |
Thép kết cấu phi hợp kim, thép kết cấu cắt tự do, thép thấm cacbon và thép tôi và tôi | <700 | √ | √ | √ |
P1.2 | tôi và tôi luyện thép | <1200 | √ | √ | √ | ||
P2 | P2.1 | Thép thấm nitơ hợp kim, thép thấm cacbon và thép tôi và tôi luyện | <900 | √ | √ | √ | |
P2.2 | Thép công cụ, thép chịu lực, thép lò xo và thép tốc độ cao | <1400 | √ | √ | |||
P3 | P3.1 | Thép công cụ, thép chịu lực, thép lò xo và thép tốc độ cao | <900 | √ | √ | √ | |
P3.2 | Thép công cụ, thép chịu lực, thép lò xo và thép tốc độ cao | <1500 | √ | √ |
rãnh | ||||||||||||
Vc (m/phút) |
fz(mm/Răng) | |||||||||||
Đường kính | ||||||||||||
2 | 4 | 6 | số 8 | 10 | 12 | 16 | 20 | |||||
112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 |
gia công thô | ||||||||||||
Vc (m/phút) |
fz(mm/Răng) | |||||||||||
Đường kính | ||||||||||||
2 | 4 | 6 | số 8 | 10 | 12 | 16 | 20 | |||||
228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 |
Hoàn thành | |||||||||||
Vc mét/phút |
fz(mm/Răng) | ||||||||||
Đường kính | |||||||||||
2 | 4 | 6 | số 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 |
- Nếu cacbua saudao phay phẳng đường kính siêu nhỏkhông thể đáp ứng yêu cầu của bạn, chúng tôihỗ trợ sản xuất tùy chỉnh OEM.Đường kính từ 0,2 mm đến 25 mm, tổng chiều dài từ 50 mm đến 200 mm, 4F, 5F, 6F, 8F và logo có thể được tùy chỉnh, bao gồm dao phay ngón cỡ inch.Vui lòng liên hệ với chúng tôi để chọn hoặc tùy chỉnh máy nghiền cacbua phi tiêu chuẩn theo nhu cầu của bạn.
đường kính sáo | chiều dài ống sáo | Shank Dia | Tổng chiều dài |
0,1 | 0,2 | 4 | 50 |
0,15 | 0,3 | 4 | 50 |
0,2 | 0,4 | 4 | 50 |
0,25 | 0,5 | 4 | 50 |
0,3 | 0,6 | 4 | 50 |
0,35 | 0,7 | 4 | 50 |
0,4 | 0,8 | 4 | 50 |
0,5 | 1 | 4 | 50 |
0,6 | 1.2 | 4 | 50 |
0,7 | 1.4 | 4 | 50 |
0,8 | 1.6 | 4 | 50 |
0,9 | 1.9 | 4 | 50 |
R0.1 | 0,4 | 4 | 50 |
R0,15 | 0,6 | 4 | 50 |
R0.2 | 0,8 | 4 | 50 |
R0,25 | 1 | 4 | 50 |
R0.3 | 1.2 | 4 | 50 |
R0,35 | 1.4 | 4 | 50 |
R0.4 | 1.6 | 4 | 50 |
R0,45 | 1.8 | 4 | 50 |
Hướng dẫn CỦAMáy nghiền bi đường kính vi mô
1. Sử dụng thiết bị và đồ đạc có độ mở cao và độ chính xác cao.
2. Khi độ cứng lắp đặt của máy công cụ và phôi kém, có thể xảy ra rung động và âm thanh bất thường,
Tại thời điểm này, tốc độ và tốc độ nạp liệu trong bảng dưới đây sẽ được giảm dần theo từng năm.
3. Sử dụng làm mát bằng oxy không khí hoặc MOL (làm mát bằng dầu tối thiểu).
4. Mặt bên chỉ được đẩy ra và xử lý thẳng.
5. Cố gắng giữ dụng cụ cắt càng ngắn càng tốt dưới hình ảnh không bị khô.
Các ứng dụngCỦAMáy nghiền bi đường kính vi mô
Lưỡi cắt của HRC55máy cắt vuông đường kính siêu nhỏđược phủ một lớp nano màu đồng,thích hợp cho các vật liệu trong HRC55, bao gồm sắt, thép carbon, gang, thép khuôn, thép hợp kim, thép công cụ, thép được xử lý nhiệt và thép sửa chữa hàn
Q1.Dụng cụ bị gãy khi cắt vào hoặc kéo phôi ra
Tốc độ nạp và độ sâu cắt có thể giảm, và chiều dài lưỡi cắt có thể được rút ngắn đến mức tối thiểu của chiều dài cần thiết.
Q2.Dụng cụ bị gãy trong quá trình gia công bình thường
Giảm tốc độ nạp và độ sâu cắt.
Các công cụ sẽ được thụ động.
Thay kẹp hoặc ống kẹp lò xo.
Dao có số lưỡi cắt cao thay dao có số lưỡi cắt thấp để cải thiện khả năng loại bỏ phoi và tránh tắc nghẽn phoi.
Thay thế phay khô bằng phay ướt (sử dụng chất lỏng cắt) và sử dụng nó với súng ống xoáy để giảm nhiệt độ dụng cụ và tránh dụng cụ quá nóng.
Nếu hướng cung cấp chất lỏng phay ướt được thay đổi từ phía trước sang phía sau xiên hoặc đỉnh ngang, thì dòng chất làm mát phải đủ.
Q3.Dụng cụ bị gãy khi hướng nạp thay đổi
(1) Sử dụng phép nội suy hồ quang (máy công cụ NC), hoặc tạm thời dừng (tạm thời) cấp liệu.
(2) Giảm (giảm) lượng nạp trước và sau khi đổi hướng.
(3) Thay kẹp hoặc ống kẹp lò xo.
Q4.Vấn đề: Một phần của đầu lưỡi bị gãy
Vát các góc bằng mài thủ công.
Thay đổi phay xuống thành phay lên.
