1/4 inch 4 Flute End Mill Thép vonfram HRC55 Internal R 4 Flute Dao phay
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trung Quốc |
Hàng hiệu: | BWIN |
Số mô hình: | R1.25*D6*50L-4F |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 cái/hộp |
---|---|
Giá bán: | Negotiable |
chi tiết đóng gói: | hộp nhựa |
Thời gian giao hàng: | 7 ngày làm việc |
Điều khoản thanh toán: | T/T, Công Đoàn Phương Tây |
Khả năng cung cấp: | 1-10000 chiếc 7 ngày |
Thông tin chi tiết |
|||
Tên sản phẩm: | HRC55 4 Flute Inner-R Endmill | Người mẫu: | R0.5-R6 |
---|---|---|---|
Vật liệu: | Dao phay nội r vonfram HRC55 | phôi: | Thép không gỉ |
Cách sử dụng: | máy phay | lớp áo: | hợp tác xã |
Hrc: | HRC55 | Tính năng: | cắt tốt |
Ứng dụng: | phay | Bưu kiện: | 1 cái/hộp |
Điểm nổi bật: | Thép Vonfram 4 Dao phay sáo,Dao phay sáo 4 HRC55,Dao phay sáo R 4 bên trong |
Mô tả sản phẩm

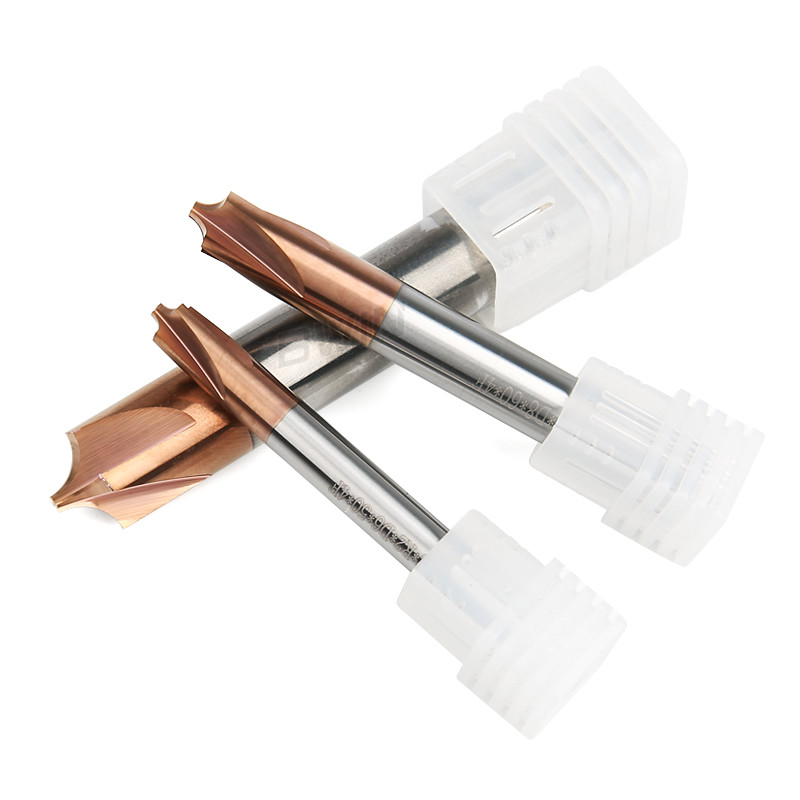

1/4 inch End Mill Cacbua HRC55 4 Flute Inner R Endmill Thép vonfram Dao phay R bên trong
Chi tiết nhanh
- thanh thép vonfram
- Phủ nano màu đồng
- góc xoắn 0°
- lưỡi dao 4 cánh
- Thiết kế góc chữ R
- Loại bỏ phoi rãnh thẳng
Sự miêu tả
- Dao phay R trong HRC55 4F sử dụng vật liệu cơ bản là thép vonfram hạt vi mô 0,4UM, giúpcó khả năng chống mài mòn và độ bền cao hơn, đồng thời là dao phay chuyên dụng cho các ứng dụng cắt tốc độ cao và độ cứng cao;Đường kính lõi lớn ổn định hơn và thiết kế đường kính lõi lớn được áp dụng với điều kiện đảm bảo không gian cắt, giúp tăng cường đáng kể độ cứng và khả năng chống địa chấn của dụng cụ cắt, đồng thời giảm gãy dụng cụ;Tinh chỉnh rãnh loại bỏ phoi để tránh dính dao và cải thiện đáng kể hiệu quả sản xuất.
thông số phay
HRC55 cacbua bên trong R End Mill |
Chiều dài dụng cụ | fz&v | |||||
Ngắn |
1 |
||||||
dài1 | 0,9 | ||||||
quá dài | 0,8 | ||||||
Chuyên môn | 0,6 | ||||||
Kiểu | Vật liệu |
Sức mạnh N/mm²
độ cứng HRC |
làm mát | ||||
Không khí |
cắt khô |
chất lỏng bôi trơn | |||||
P | số Pi |
P1.1 |
Thép kết cấu phi hợp kim, thép kết cấu cắt tự do, thép thấm cacbon và thép tôi và tôi | <700 | √ | √ | √ |
P1.2 | tôi và tôi luyện thép | <1200 | √ | √ | √ | ||
P2 | P2.1 | Thép thấm nitơ hợp kim, thép thấm cacbon và thép tôi và tôi luyện | <900 | √ | √ | √ | |
P2.2 | Thép công cụ, thép chịu lực, thép lò xo và thép tốc độ cao | <1400 | √ | √ | |||
P3 | P3.1 | Thép công cụ, thép chịu lực, thép lò xo và thép tốc độ cao | <900 | √ | √ | √ | |
P3.2 | Thép công cụ, thép chịu lực, thép lò xo và thép tốc độ cao | <1500 | √ | √ |
rãnh | ||||||||||||
Vc (m/phút) |
fz(mm/Răng) | |||||||||||
Đường kính | ||||||||||||
2 | 4 | 6 | số 8 | 10 | 12 | 16 | 20 | |||||
112 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
92 | 0,01 | 0,017 | 0,025 | 0,032 | 0,038 | 0,045 | 0,056 | 0,065 | ||||
100 | 0,01 | 0,018 | 0,026 | 0,034 | 0,041 | 0,048 | 0,06 | 0,069 | ||||
72 | 0,009 | 0,015 | 0,022 | 0,028 | 0,034 | 0,04 | 0,05 | 0,058 | ||||
64 | 0,01 | 0,018 | 0,025 | 0,032 | 0,039 | 0,045 | 0,057 | 0,066 | ||||
56 | 0,009 | 0,016 | 0,023 | 0,029 | 0,036 | 0,041 | 0,052 | 0,06 |
gia công thô | ||||||||||||
Vc (m/phút) |
fz(mm/Răng) | |||||||||||
Đường kính | ||||||||||||
2 | 4 | 6 | số 8 | 10 | 12 | 16 | 20 | |||||
228 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
208 | 0,017 | 0,029 | 0,042 | 0,054 | 0,065 | 0,071 | 0,095 | 0,11 | ||||
184 | 0,018 | 0,031 | 0,045 | 0,057 | 0,070 | 0,081 | 0,101 | 0,118 | ||||
144 | 0,015 | 0,026 | 0,037 | 0,048 | 0,058 | 0,068 | 0,085 | 0,098 | ||||
132 | 0,017 | 0,03 | 0,042 | 0,054 | 0,066 | 0,077 | 0,096 | 0,112 | ||||
112 | 0,015 | 0,027 | 0,039 | 0,05 | 0,060 | 0,07 | 0,088 | 0,102 |
Hoàn thành | |||||||||||
Vc mét/phút |
fz(mm/Răng) | ||||||||||
Đường kính | |||||||||||
2 | 4 | 6 | số 8 | 10 | 12 | 14 | 16 | 18 | 20 | ||
332 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
272 | 0,026 | 0,046 | 0,066 | 0,085 | 0,103 | 0,12 | 0,135 | 0,15 | 0,162 | 0,173 | |
304 | 0,028 | 0,05 | 0,07 | 0,091 | 0,11 | 0,128 | 0,144 | 0,16 | 0,173 | 0,186 | |
212 | 0,023 | 0,041 | 0,059 | 0,076 | 0,092 | 0,107 | 0,121 | 0,134 | 0,145 | 0,155 | |
196 | 0,027 | 0,047 | 0,067 | 0,086 | 0,104 | 0,122 | 0,137 | 0,152 | 0,165 | 0,177 | |
168 | 0,024 | 0,043 | 0,061 | 0,079 | 0,095 | 0,111 | 0,125 | 0,139 | 0,150 | 0,161 |
- Nếu máy nghiền cacbua sau đây không thể đáp ứng yêu cầu của bạn, chúng tôihỗ trợ sản xuất tùy chỉnh OEM.Đường kính từ 0,2 mm đến 25 mm, tổng chiều dài từ 50 mm đến 200 mm, 4F, 5F, 6F, 8F và logo có thể được tùy chỉnh, bao gồm dao phay ngón cỡ inch.Vui lòng liên hệ với chúng tôi để chọn hoặc tùy chỉnh máy nghiền cacbua phi tiêu chuẩn theo nhu cầu của bạn.
bán kính
|
đường kính cắt
|
đường kính đầu
|
Đường kính thân
|
Tổng thể
chiều dài
|
sáo
|
R0,5
|
4
|
3
|
4
|
50
|
2/4
|
R0,75
|
4
|
2,5
|
4
|
50
|
2/4
|
R1.0
|
4
|
2
|
4
|
50
|
2/4
|
R1,25
|
6
|
3,5
|
6
|
50
|
2/4
|
R1.5
|
6
|
3
|
6
|
50
|
2/4
|
R1,75
|
6
|
2,5
|
6
|
50
|
2/4
|
R2.0
|
6
|
2
|
6
|
50
|
2/4
|
R2.5
|
số 8
|
3
|
số 8
|
60
|
2/4
|
R3.0
|
số 8
|
2
|
số 8
|
60
|
2/4
|
R3.5
|
10
|
3
|
10
|
75
|
2/4
|
R4.0
|
10
|
2
|
10
|
75
|
2/4
|
R5.0
|
12
|
2
|
12
|
75
|
2/4
|
R6.0
|
14
|
2
|
14
|
75
|
2/4
|
Hướng dẫn
1. Trước khi sử dụng dao phay ngón cacbua, vui lòng đo độ võng của dao.Nếu độ chính xác của độ lệch của dụng cụ vượt quá 0,01mm, vui lòng sửa lại trước khi cắt.
2. Các e cacbua kéo dài ra khỏi ống kẹp càng ngắn thì càng tốt.Nếu dụng cụ kéo dài ra lâu hơn, hãy giảm tốc độ, tốc độ nạp hoặc khối lượng cắt.
3. Trong trường hợp có rung động hoặc âm thanh bất thường trong quá trình cắt, vui lòng giảm tốc độ và khối lượng cắt cho đến khi tình hình được cải thiện.
4. Loại phun và loại phun khí được ưu tiên để làm mát thép, có thể cải thiện hiệu quả sử dụng của máy nghiền cacbua.
5. Lưu ý: Không thích hợp cho các máy tốc độ thấp như bàn xoay và máy khoan cầm tay điện.
Các ứng dụng
Lưỡi cắt của dao phay ngón R trong HRC55 4F được phủ một lớp sơn nano màu đồng,thích hợp cho các vật liệu trong HRC55, bao gồm sắt, thép carbon, gang, thép khuôn, thép hợp kim, thép công cụ, thép được xử lý nhiệt và thép sửa chữa hàn
Q1.Dụng cụ bị gãy khi cắt vào hoặc kéo phôi ra
Tốc độ nạp và độ sâu cắt có thể giảm, và chiều dài lưỡi cắt có thể được rút ngắn đến mức tối thiểu của chiều dài cần thiết.
Q2.Dụng cụ bị gãy trong quá trình gia công bình thường
Giảm tốc độ nạp và độ sâu cắt.
Các công cụ sẽ được thụ động.
Thay kẹp hoặc ống kẹp lò xo.
Dao có số lưỡi cắt cao thay dao có số lưỡi cắt thấp để cải thiện khả năng loại bỏ phoi và tránh tắc nghẽn phoi.
Thay thế phay khô bằng phay ướt (sử dụng chất lỏng cắt) và sử dụng nó với súng ống xoáy để giảm nhiệt độ dụng cụ và tránh dụng cụ quá nóng.
Nếu hướng cung cấp chất lỏng phay ướt được thay đổi từ phía trước sang phía sau xiên hoặc đỉnh ngang, thì dòng chất làm mát phải đủ.
Q3.Dụng cụ bị gãy khi hướng nạp thay đổi
(1) Sử dụng phép nội suy hồ quang (máy công cụ NC), hoặc tạm thời dừng (tạm thời) cấp liệu.
(2) Giảm (giảm) lượng nạp trước và sau khi đổi hướng.
(3) Thay kẹp hoặc ống kẹp lò xo.
Q4.Vấn đề: Một phần của đầu lưỡi bị gãy
Vát các góc bằng mài thủ công.
Thay đổi phay xuống thành phay lên.
